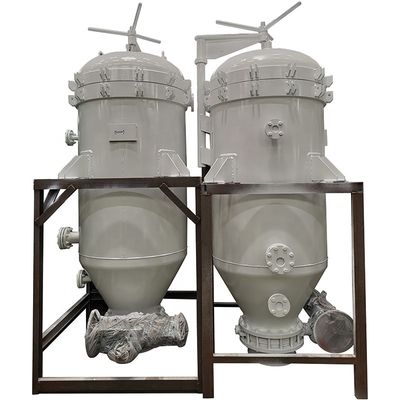

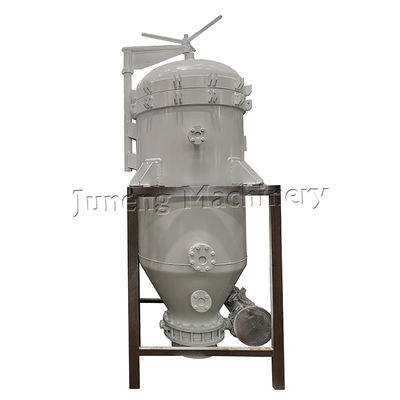

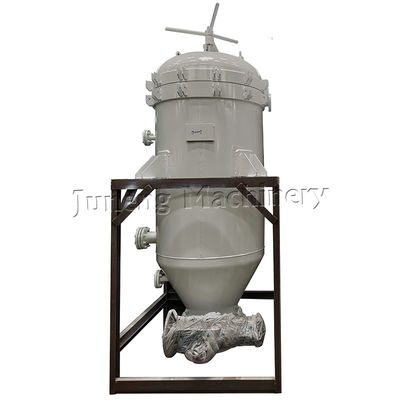

Model NYB Witte Kleur SS304 Drukbladfilter met Isolatiemantel
Productspecificaties
| Attribuut |
Waarde |
| Conditie |
Nieuw |
| Gewicht (kg) |
1300 |
| Garantie |
1 jaar |
| After-sales service |
Onderhoud en reparatie ter plaatse |
| Naam |
Drukbladfilter |
| Structuur |
Verticale bladfilter |
| Materiaal |
Roestvrij staal 304 |
| Capaciteit |
4-6T/H voor olie |
| Filtratieoppervlak |
20m² |
| Kleur |
Groen of blauw |
| Ontwerptemperatuur |
100-150 ℃ |
| Ontwerpdruk |
0.6Mpa |
| Toepasselijke industrieën |
Productiefabriek, Voedings- en drankenfabriek |
| Kerncomponenten |
Drukvat |
Productbeschrijving
De NYB hoogrendementsplaat hermetische filter is een efficiënte, energiebesparende en hermetisch werkende fijnfilterapparatuur. Het wordt veel gebruikt in de chemische, petroleum-, schilder-, voedingsmiddelen-, farmaceutische en vele andere industrieën.
Producttoepassing
De filter bestaat uit een behuizing, filtratieplaat, deksel en automatische losinrichting. De filtratieplaat is gemaakt van vele lagen roestvrijstalen filtratiematerialen en ze zijn geïnstalleerd op de centrale vloeistofverzamelpijp, zodat deze zeer gemakkelijk kan worden gedemonteerd voor reiniging.
Technische specificaties
| Model |
Filtratieoppervlak (㎡) |
Filterkoekvolume (L) |
Behandelingscapaciteit (Olie) |
Behandelingscapaciteit (Hars) |
Behandelingscapaciteit (Drank) |
Werkdruk (Mpa) |
Max. druk (Mpa) |
Werktemperatuur (℃) |
Machinevolume (L) |
| NYB-2 |
2 |
30 |
0.4-0.6 |
1-1.5 |
0.1-0.4 |
0.1-0.4 |
0.5 |
≤150 |
120 |
| NYB-4 |
4 |
60 |
0.5-1.2 |
2-3 |
2-5 |
|
|
|
250 |
| NYB-7 |
7 |
105 |
1-1.8 |
3-6 |
4-7 |
|
|
|
420 |
| NYB-10 |
10 |
150 |
1.6-3 |
5-8 |
6-9 |
|
|
|
800 |
| NYB-12 |
12 |
240 |
2-4 |
6-9 |
8-11 |
|
|
|
1000 |
| NYB-15 |
15 |
300 |
3-5 |
7-12 |
10-13 |
|
|
|
1300 |
| NYB-20 |
20 |
400 |
4-6 |
9-15 |
12-17 |
|
|
|
1680 |
| NYB-25 |
25 |
500 |
5-7 |
12-19 |
16-21 |
|
|
|
1900 |
| NYB-30 |
30 |
600 |
6-8 |
14-23 |
19-25 |
|
|
|
2300 |
| NYB-36 |
36 |
720 |
7-9 |
16-27 |
23-31 |
|
|
|
2650 |
| NYB-40 |
40 |
800 |
8-11 |
21-34 |
30-38 |
|
|
|
2900 |
| NYB-45 |
45 |
900 |
9-13 |
24-34 |
36-44 |
|
|
|
3200 |
| NYB-52 |
52 |
1040 |
10-15 |
27-45 |
42-51 |
|
|
|
3800 |
| NYB-60 |
60 |
1200 |
11-17 |
30-52 |
48-60 |
|
|
|
4500 |
| NYB-70 |
70 |
1400 |
12-19 |
36-60 |
56-68 |
|
|
|
5800 |
| NYB-80 |
80 |
1600 |
13-21 |
40-68 |
64-78 |
|
|
|
7200 |
Belangrijkste kenmerken
- Geen doek of filterpapier vereist, waardoor de filtratiekosten aanzienlijk worden verlaagd
- Volledig gesloten werking is milieuvriendelijk zonder materiaalverlies
- Trillingsresiduen verminderen de arbeidsintensiteit en maken continu gebruik mogelijk
- Residuen die via een pneumatische klep worden afgevoerd, minimaliseren de arbeid van de werknemers
- Geschikt voor actieve koolfiltratie of bleekfiltratie, ter vervanging van plaat- en framefilters
Filterblad voor 30D09
Voorbeeld: NYB-12 configuratie
Om 12 m² filtratieoppervlak te verkrijgen, wordt de filter uitgevoerd met 11 filterbladen. De bladen zijn omgeven door een zwaar boxkanaal van 1,8 mm materiaal 316L. Bovenkant van het blad met versteviging en één vibratorvork per blad (materiaal SS 316). Onderkant van het blad met uitlaatsproeier met "O"-ringafdichting (materiaal sproeier SS 316 en Viton rubber "O"-ring).
Vlinderklep
Voorbeeld: NYB-12 configuratie
Aan de onderkant van de filter een DN 400 vlinderklep WAFER TYPE voor droge koekafvoer. Gebruikt een 1e kwaliteit vlinderklep met zittingmateriaal: NH-S (tot 150°C hoge temperatuur). Klep compleet met pneumatische actuator dubbelwerkend type met luchttoevoer 5,5 Bar.
Certificeringen
Ons bedrijf heeft verschillende certificeringen verkregen, waaronder:
• ASME U (Certificaatnr.: 38793)
• ISO 9001:2015 (Certificaatnr.: CN1299-QC)
• ISO 14001:2015 (Certificaatnr.: CN1299-EC)
• ISO 45001:2018 (Certificaatnr.: CN1299-SC)
• BV- en CE-certificeringen
Gerelateerde producten
Onze diensten
Pre-sales service
- Ondersteuning voor vragen en advies
- Ondersteuning voor monstertests
- Fabrieksbezichtiging beschikbaar
After-sales service
- Installatietraining en machinebedieningstraining
- Technici beschikbaar voor overzeese machinedienst
- Professioneel after-sales serviceteam met gratis installatiebegeleiding
- Snelle reactie binnen 2 uur voor binnenlandse China-service
Over ons bedrijf
Juneng Groep
Juneng Machinery (China) Co., Ltd., opgericht in 2006, is een professionele fabrikant die zich bezighoudt met het onderzoek, de ontwikkeling, de productie, de verkoop en de service van filters, separatoren, decanteercentrifuges en pompen. We hebben vier fabrieken in Nanjing en Yixing City met gemakkelijke toegang tot transport.
Toegewijd aan strikte kwaliteitscontrole en attente klantenservice, zijn onze ervaren medewerkers altijd beschikbaar om uw wensen te bespreken. We hebben CE-certificaten, ASME U-certificaat en ISO 9001-certificaat verkregen. Onze producten worden in heel China verkocht en geëxporteerd naar de VS, Duitsland, Korea, Japan, Pakistan, Maleisië, Singapore, Vietnam en andere landen.
We verwelkomen OEM- en ODM-bestellingen. Of u nu een huidig product uit onze catalogus selecteert of technische assistentie zoekt voor uw toepassing, ons klantenservicecentrum staat klaar om u te helpen met uw sourcingvereisten.
Jiangsu Juneng Machinery North Branch in Yixing
Gelegen in Zhoutie Town, Yixing City, richt onze noordelijke vestiging zich op alle soorten filters, waaronder verticale drukbladfilters, horizontale drukbladfilters, zelfreinigende filters en zakfilters. We verwelkomen bezoeken van geïnteresseerde klanten.
QA/QC Afdeling
- Fabrieksbezoek/audit vereist voorafgaand aan aankoop
- Materiaalinsectie tijdens productie en voorafgaand aan verzending
- Naleving van alle technische vereisten
Onze ontwikkelingsfilosofie
- Continue innovatie en zelfverbetering
- 5% van de omzet besteed aan intensief onderzoek
- 8% van het personeelsbestand gewijd aan ontwikkelingsactiviteiten
- Talrijke patenten en hoogwaardige nieuwe producten
